صب جسم الصمام الهوائي: كيف تشكل تقنية الصب مكونات التحكم الهوائي الموثوقة

في النظام الهوائي، غالبًا ما ينتبه الناس إلى الأسطوانات والمحركات وصمامات التحكم، ولكنجسم الصمامفي حد ذاته هو المكون الذي يدعم بهدوء عملية التحكم في تدفق الهواء بأكملها.

قد لا يكون جسم الصمام الهوائي جزءًا معقد المظهر من الخارج، ولكن الممرات الداخلية وأسطح الختم وجودة المواد ودقة الأبعاد تؤثر بشكل مباشر على أداء مجموعة الصمامات الكاملة.

باعتبارنا شركة مصنعة تعمل في مجال المكونات المعدنية الدقيقة، فإننا ندرك أن جسم الصمام ليس مجرد غلاف معدني. إنه جزء يتحمل الضغط ويحتاج إلى موازنة القوة ودقة المعالجة وتصميم تدفق الهواء واتساق الإنتاج. توفر تقنية الصب طريقة فعالة لإنشاء أجسام الصمامات ذات الهياكل الداخلية المعقدة مع تلبية المتطلبات الصناعية.

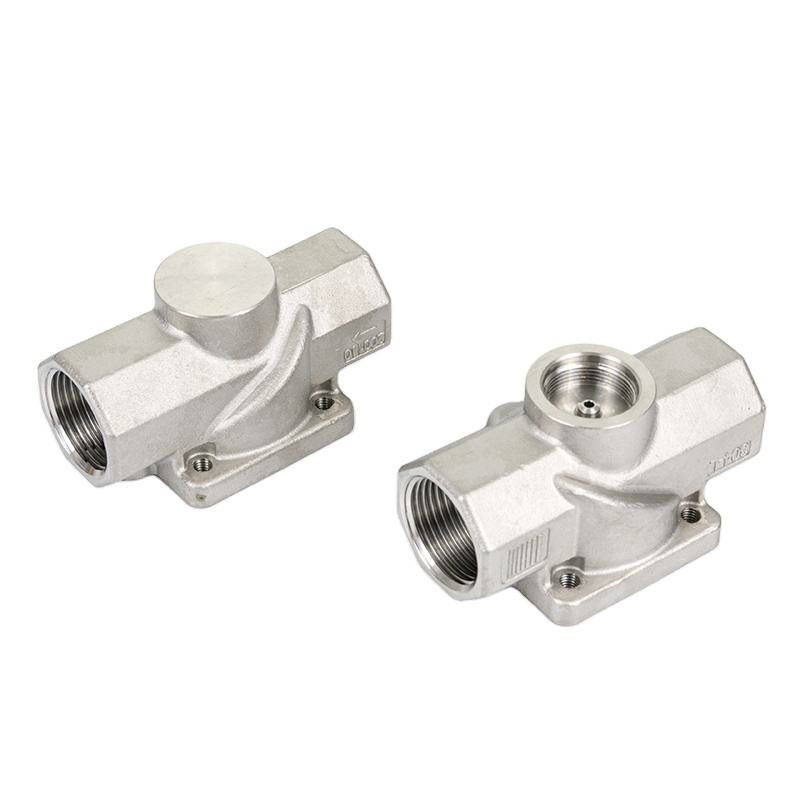

ما هو صب الجسم صمام هوائي؟

أ جهيئة صمام هوائي astingهو مكون الإسكان الرئيسي لصمام هوائي يتم تصنيعه من خلال عمليات الصب.

وتشمل وظائفها الأساسية ما يلي:

على عكس الكتل المعدنية البسيطة التي يتم تشكيلها آليًا، يتم تشكيل أجسام الصمامات المصبوبة عن طريق صب المعدن المنصهر في قالب مصمم خصيصًا. يتيح ذلك للمصنعين إنشاء أشكال معقدة وقنوات داخلية قد يكون إنتاجها صعبًا أو مكلفًا من خلال طرق التصنيع التقليدية.

بعد الصب، عادةً ما يتم إجراء عمليات إضافية مثل التشغيل الآلي ومعالجة السطح والفحص لتحقيق الأبعاد والأداء المطلوب.

لماذا يتم استخدام الصب لأجسام الصمامات الهوائية؟

عادةً ما يتم تصميم جسم الصمام بممرات هوائية متعددة وفتحات تركيب ومناطق مانعة للتسرب. يتطلب تصنيع هذه الهياكل الكفاءة والدقة.

يوفر الصب العديد من المزايا العملية.

مناسبة للهياكل الداخلية المعقدة

غالبًا ما يحتوي جسم الصمام الهوائي على قنوات تدفق هواء داخلية تحدد كيفية تحرك الهواء المضغوط عبر النظام.

من خلال الصب، يمكن للمصنعين إنشاء مكونات شبه شبكية تتضمن بالفعل الهيكل الأساسي قبل التصنيع.

ويساعد ذلك على تقليل هدر المواد وتحسين كفاءة الإنتاج، خاصة بالنسبة للمكونات ذات الأشكال الهندسية المعقدة.

كفاءة إنتاج أفضل لتصنيع الدفعات

بالنسبة للمعدات الهوائية الصناعية، غالبًا ما يتم إنتاج أجسام الصمامات بكميات كبيرة.

بالمقارنة مع تصنيع كل جزء من المعدن الصلب من خلال التصنيع، فإن الصب يمكن أن يقلل من وقت المعالجة ويحسن الاتساق بين الدفعات.

وهذا يجعل عملية الصب مناسبة للتطبيقات التي تتطلب إمدادات مستقرة وجودة قابلة للتكرار.

خيارات المواد المرنة

تتطلب التطبيقات الهوائية المختلفة خصائص مادية مختلفة.

قد تشمل المواد الشائعة المستخدمة في أجسام الصمامات المصبوبة ما يلي:

يعتمد اختيار المواد على عوامل مثل بيئة التشغيل ومتطلبات الضغط وظروف التآكل واعتبارات الوزن.

العوامل الرئيسية التي تؤثر على جودة جسم الصمام الهوائي المصبوب

على الرغم من أن الصب يوفر مزايا التصنيع، إلا أن الأداء النهائي يعتمد على العديد من التفاصيل.

نوعية مواد الصب

تؤثر المادة بشكل مباشر على:

على سبيل المثال، غالبًا ما يتم اختيار أجسام الصمامات المصنوعة من سبائك الألومنيوم خفيفة الوزن عندما يكون تقليل الوزن مهمًا، في حين قد تكون خيارات الفولاذ المقاوم للصدأ مفضلة للبيئات التي تتطلب مقاومة أقوى للتآكل.

جودة الصب الداخلي

يحتاج جسم الصمام إلى بنية داخلية كثيفة نسبيًا.

عيوب الصب المحتملة مثل:

قد يؤثر على أداء الختم والموثوقية إذا لم يتم التحكم فيه بشكل صحيح.

لذلك، يعد التحكم في عملية الصب جزءًا مهمًا من تصنيع جسم الصمام.

دقة الآلات

يُنشئ الصب الشكل الأساسي، لكن العديد من المناطق المهمة لا تزال تتطلب المعالجة الآلية.

تشمل مجالات التصنيع المهمة عادةً ما يلي:

حتى الاختلافات الصغيرة في الأبعاد يمكن أن تؤثر على دقة التجميع وأداء الصمام.

المعالجة السطحية

اعتمادًا على التطبيق، قد تتطلب أجسام الصمامات الهوائية المصبوبة معالجات سطحية لتحسين المظهر أو مقاومة التآكل أو المتانة.

تشمل العمليات المشتركة ما يلي:

التطبيقات الشائعة لصب أجسام الصمامات الهوائية

يتم استخدام أجسام الصمامات الهوائية المصبوبة على نطاق واسع في الصناعات المختلفة التي تتطلب التحكم في الهواء المضغوط.

معدات الأتمتة الصناعية

تعتمد أنظمة الأتمتة بشكل كبير على المكونات الهوائية للحركة والتحكم.

توجد أجسام الصمامات بشكل شائع في:

معدات التصنيع

تستخدم العديد من آلات التصنيع أنظمة تعمل بالهواء المضغوط لأنها توفر استجابة سريعة وتشغيلًا موثوقًا.

يتم استخدام أجسام الصمامات المصبوبة داخل وحدات التحكم الهوائية المختلفة لإدارة تدفق الهواء.

خطوط إنتاج السيارات

تستخدم مصانع السيارات أنظمة تعمل بالهواء المضغوط من أجل:

يعد أداء الصمام المستقر أمرًا مهمًا للحفاظ على كفاءة الإنتاج.

معدات التعبئة والتغليف وتجهيز الأغذية

تعد الصمامات الهوائية شائعة أيضًا في آلات التعبئة والتغليف لأن أنظمة الهواء المضغوط يمكن أن توفر تحكمًا نظيفًا ومرنًا في الحركة.

قد تختلف متطلبات مادة جسم الصمام والسطح حسب بيئة العمل.

كيف يتم تصنيع جسم الصمام الهوائي المصبوب؟

على الرغم من أن العمليات تختلف حسب التصميم والمواد، إلا أن الإنتاج عادة ما يتضمن عدة مراحل.

تحضير القالب

الخطوة الأولى هي إنشاء قالب يعتمد على تصميم جسم الصمام.

يحدد القالب الشكل الأساسي والبنية الداخلية للصب.

صب المعادن

يُسكب المعدن المنصهر في القالب ويُترك حتى يصلب.

خلال هذه المرحلة، يؤثر التحكم في درجة الحرارة وإدارة العملية على جودة الصب النهائية.

التنظيف والتفتيش

بعد إزالة الصب من القالب، تتم إزالة المواد الزائدة وتنظيف السطح.

يقوم المصنعون بعد ذلك بفحص الصب للتأكد من المظهر والجودة الهيكلية.

التصنيع باستخدام الحاسب الآلي

يتم تشكيل المناطق الدقيقة وفقًا لمتطلبات الرسم.

تضمن هذه الخطوة التجميع الدقيق مع المكونات الهوائية الأخرى.

الاختبار النهائي

اعتمادًا على متطلبات التطبيق، قد يشمل الفحص ما يلي:

صب جسم الصمام الهوائي مقابل جسم الصمام الآلي

كلتا الطريقتين لها مزاياها الخاصة. تعتمد طريقة التصنيع المناسبة على مدى تعقيد التصميم والكمية والمواد ومتطلبات الأداء.

التطوير المستقبلي لتصنيع جسم الصمام الهوائي

مع نمو الأتمتة الصناعية، تتجه المكونات الهوائية نحو حجم أصغر وكفاءة أعلى وموثوقية أفضل.

قد يركز تصنيع جسم الصمام في المستقبل على:

مع زيادة دقة المعدات الصناعية، ستستمر متطلبات جودة جسم الصمام في الزيادة.
